技術規格
音頻性能規格
頻率響應：20 Hz - 20 kHz (+0.5 dB/-2.0 dB)
總諧波失真加噪聲：0.01 % +4 dBu ( 信噪比/20 Hz – 20 kHz)
通道隔離( 串擾)：正常輸入和輸出電平時< -90 dB，1 kHz
動態范圍：>108 dB( 標準值)，信噪比，20 Hz – 20 kHz，模擬通路
集成數字信號處理器
信號處理器： 4 個32bit 浮點數字信號處理器，200MHz
運算： 6.4 GIPS / 4.8 GFLOPS
延時：288s
音頻延遲：860 μs( 模擬輸入至模擬輸出)
A/D 和 D/A 轉換器：24bit
采樣率：48kHz
音頻輸入
輸入通道： 8 路模擬( 平衡麥克風/ 線路電平，軟件可選)
接口，輸入：5.08 mm Euroblock，3 針
輸入阻抗：2.4 kΩ @ 1 kHz( 幻象電源開啟或關閉狀態)
輸入電平： +24 dBu
等效輸入噪音：-60 dBu 標稱輸入電平時為-115 dB( 信噪比/20 Hz – 20 kHz)
幻象電源：+15 VDC，可在每次輸入時選擇
增益設定：0/14/24/42/48/54/64 dB
音頻輸出
輸出通道：8 路模擬( 平衡線路電平)
接口，輸出：5.08 mm Euroblock，3 針
輸出阻抗：200 Ω(600 Ω 預期負載)
輸出電平：+24 dBu
殘余輸出噪音：輸出靜音時為-110 dBu(A 計權/20 Hz – 20 kHz)
標稱輸出電平：+4 dBu
控制輸入
輸入( 控制)：8 路模擬或數字輸入，5.1kΩ內部上拉電阻(5V)，3.81mm Euroblock, 9 針
模擬輸入電壓范圍：0V-3.3V( 5V)
數字輸入電壓范圍：0V-3.3V( 閥值電壓 = 1.6 V)
控制輸出
輸出( 控制)：8 路數字輸出，10kΩ內部上拉電阻(5V)，3.81mm Euroblock, 9 針
輸出電壓：高：5 V @ 0.5 mA，低：< 1 V @ 10 mA，集電極開路
指示燈和控制器
LED 狀態指示燈：電源，狀態，以太網/ 串行(RS-232 + CC-16)
音頻信號指示：綠色(-60 至 -21 dBFS)，黃色(-20 至 -7 dBFS)，紅色(-6 dBFS 至削波)
電氣規格
電源電壓：85 VAC-264 VAC 50/60 Hz，附帶功率因數校正功能
AC 功率損耗：在< 95°F(35°C) 環境溫度下，一般值< 35 VA/ 值< 70 VA
電源接口：IEC 60320-C14( 插座)
功耗：70 W(239 BTU, 60 千卡)
物理規格
外形尺寸：3.5" H x 19.0" W x 13.0" D (88 mm x 483 mm x 331 mm)
凈重：10.8 lb (4.9 kg)
工作溫度：32 °F - 104 °F (0 °C - 40 ℃)
冷卻系統：內部風扇
詳細說明
產品概況

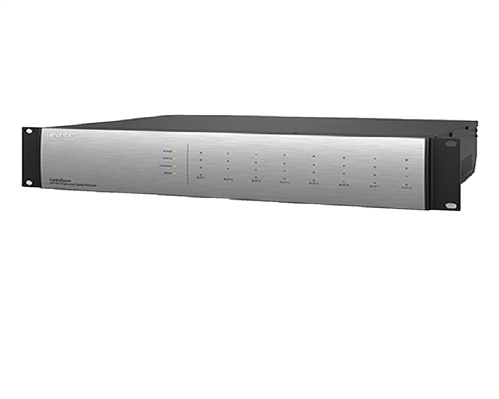

Bose® ControlSpace® ESP-00 II 音頻處理器依托其靈活的音頻平臺，為客戶提供高質量的信號處理能力。處理器最多
可裝載8 張模擬和數字音頻混合擴展卡( 輸入和/ 或輸出)，以創建自定義音頻系統。板載連接包括以太網、RS-232、
GPIO 擴展接口，并支持美觀的Bose® 控制中心和音量控制面板。
